읽기 전용 그래픽 유틸리티는 프로세스 관리자가 프로세스를 작성 또는 수정할 때 시작화할 수 있는 프로세스 정의 도구의 일부로 제공됩니다. 이 도구를 통해 관리자는 프로세스 정의의 모든 활동과 상태 전이를 보고 실행 중에 워크플로우 프로세스를 통해 가능한 모든 경로를 간략히 볼 수 있습니다. 다음은 워크플로우 프로세스 정의의 그래픽 표현에 대한 예입니다.

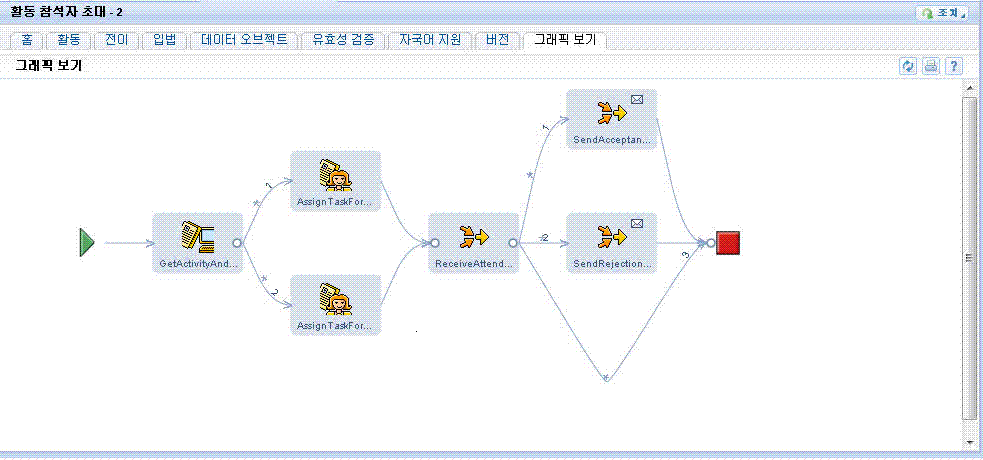

그림 1. 워크플로우 프로세스 정의 케이스 종결 시각화
다음의 시각화된 프로세스는 그래프에서 프로세스의 활동을 나타내는 여러 개의 노드로 구성됩니다. 이러한 노드는 그래프 가장자리로 링크되며 프로세스 정의에 정의된 상태 전이를 나타냅니다. 그래프에 있는 활동을 클릭하면 PDT의 활동 세부사항이 표시됩니다. 마찬가지로 그래프에 있는 활동 간의 상태 전이을 클릭하면 PDT의 상태 전이 세부사항이 표시됩니다.
그래픽 도구에는 시각화된 각 프로세스에 대한 다음 정보가 표시됩니다.
- 각 활동의 유형 및 이름. 각 활동 유형은 특정 아이콘으로 식별합니다.
- 각 활동에 정의된 알림(활동 알림 참조). 활동에 연관된 알림이 있을 경우 해당 알림은 연관된 활동 알림 페이지로 클릭하여 연결할 수 있는 엔벨로프로 표시됩니다.
- 각 활동의 분할/결합 유형(분할/결합 참조). 활동의 "선택항목"에 대한 분할/결합 유형은 원으로 표시되며, "병렬" 분할/결합 유형은 사각형으로 표시됩니다.
- 활동 간의 상태 전이. 활동 간의 상태 전이에 연관된 상태 전이 조건(조건 참조)이 있을 경우 이는 별표로 표시됩니다. 해당 별표에 마우스를 놓으면 조건 세부사항이 표시됩니다.
- 활동의 각 선택항목 분할의 순서(분할/결합 참조). 활동의 선택항목 분할 순서가 중요하므로(목록에 있는 첫 번째 적합한 상태 전이가 다음에 옴) 활동의 각 상태 전이 순서는 해당 상태 전이의 수로 표시됩니다.
